SMD接地弹片如何与PCBA接触

一、什么是接地弹片

接地弹片（SMD Contact Spring）是一种由高导电性金属材料（常见为铍铜、磷青铜或不锈钢）制成的弹性件。它主要用于实现电子设备外壳与电路板（PCBA）之间的电气连接与接地，起到静电释放（ESD）防护、电磁屏蔽（EMI）抑制和结构支撑的作用。

在现代电子产品中，无论是智能手机、通信模块、汽车电子还是工业控制设备，接地弹片都扮演着至关重要的角色。

图1 易密斯接地弹片

二、接地弹片与PCBA的接触原理

接地弹片通常利用自身弹性，通过机械压接方式与PCBA上的接地点接触。其核心原理是当外壳组装到主板上时，接地弹片受到外力压缩，产生稳定的弹性压力，从而确保金属表面与PCB焊盘或金属屏蔽罩可靠接触，实现电气导通。这种设计无需螺丝固定，便于快速装配、维护和模块化设计。

三、常见的接触方式

1. 与PCB焊盘直接接触: 这是最常见的方式。

结构：在PCB上预留镀金或镀雾锡的接地焊盘（GND PAD）。

安装：弹片固定在外壳或屏蔽罩上，装配后弹片端部压在焊盘表面。

优点：接地路径短、接触电阻低。

应用：手机主板、无线通信模块、汽车雷达模块等。

2. 与金属屏蔽罩（Shield Can）接触

结构：弹片安装在屏蔽罩或机壳内壁上，弹片另一端压在PCBA的屏蔽罩外壳。

优点：增强EMI屏蔽效果，提供多点接地。

应用：射频模块（RF Module）、WiFi模组、GPS天线区等。

3. 与螺丝柱/金属支架接触

结构：PCB上固定金属支架或螺柱，弹片在装配时与其接触。

优点：机械强度高、接地可靠。

应用：汽车电子控制单元（ECU）、工控设备、电源模块等。

4. 与外壳内壁接触

结构：弹片固定在PCBA边缘区域，另一端顶到金属外壳内壁。

优点：节省空间、方便拆装。

应用：平板电脑、笔记本、金属外壳通信设备。

四、接触可靠性设计要点

为了确保接地弹片在长期使用中维持稳定导通性能，设计时需注意以下几点：

1. 接触点镀层

建议使用镀金或镀雾锡处理，防止氧化、腐蚀，提高导电性能。

2. 压缩行程

一般建议压缩量为弹片自由高度的 15%~30%，既能保证接触压力，又防止金属疲劳。

3. 表面清洁度

PCB焊盘与弹片接触区域应保持洁净，避免油污、焊渣、氧化层影响接触电阻。

4. 环境适应性

对于高温、高湿或振动场合，建议选用铍铜材质 + 镀金表面的高弹性接地弹片。

五、应用领域

铍铜弹片广泛应用于以下行业与产品中：

通信设备：5G基站、路由器、射频模块

消费电子：手机、平板、笔记本电脑

汽车电子：集成式GIBC（ONE-BOX）、ECU、ADAS雷达、车载摄像头

工业控制：PLC、电源模块、传感器系统

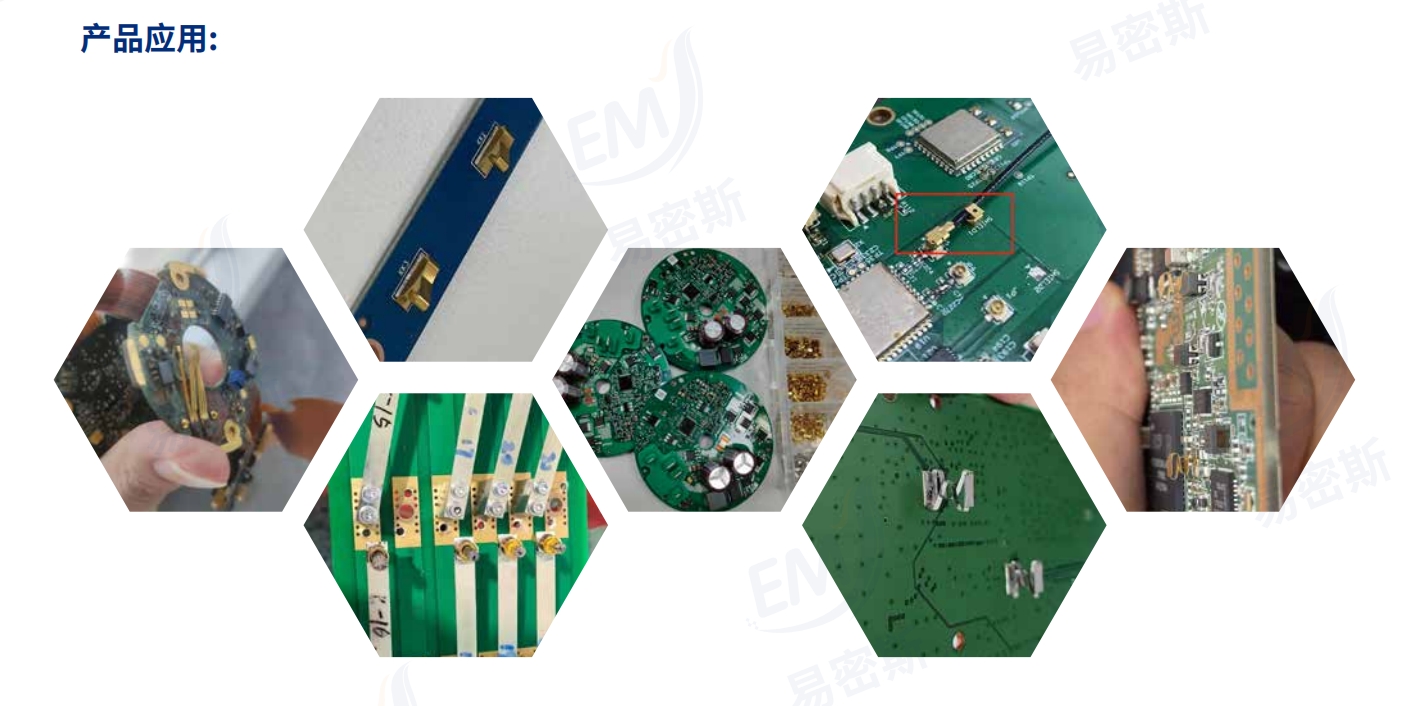

图2 接地弹片应用图

六、总结

SMD接地弹片作为电子设备中微小但关键的部件，其与PCBA的接触方式直接影响到整机的电气性能与EMI防护效果。通过合理的结构设计、可靠的材料选择与精确的压接控制，能够实现稳定、低阻抗、高可靠性的接地连接，为电子产品的长期稳定运行提供坚实保障。
