【易密斯】SMD接地垫片一种表面贴装设计的电磁兼容性元器件

一、核心概述:

SMD Grounding Gaskets 是一种表面贴装设计的电磁兼容性元器件。它的主要功能是在印刷电路板的接地层和金属外壳（或其它金属参考地）之间建立一个低阻抗、高可靠性的电气连接，从而为高频干扰噪声（电磁干扰，EMI）提供一个高效的泄放路径，以达到屏蔽和接地的目的。

简单来说，它就像一个电磁桥梁，专门用于解决现代紧凑型电子设备中的接地和屏蔽难题。

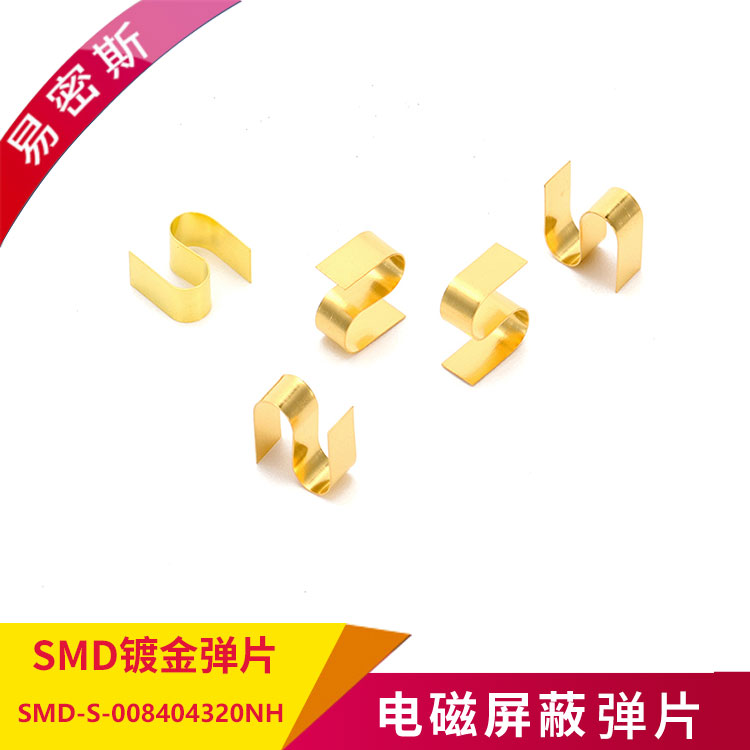

图1 易密斯接地弹片

二、产品全称解析:

SMD这指明了其安装方式。SMD是表面贴装技术的缩写。这意味着它可以通过全自动或半自动的贴片机进行快速、精准的安装，直接焊接在PCB板上，极大地提高了生产效率和一致性，降低了人工成本。Grounding指明了其核心功能——接地。它不是为了填充缝隙以实现密封，而是为了建立电气连接。

主要特点与优势：

卓越的电磁屏蔽效能：能有效屏蔽高频电磁干扰，防止设备内部噪声外泄，也防止外部干扰影响设备正常运行。这对于符合FCC、CE等

电磁兼容法规至关重要。

高效的接地路径：为静电放电提供一个低阻抗的泄放通道，保护敏感的集成电路免受ESD损害。

自动化生产，高一致性：采用SMD设计，兼容标准的SMT贴装工艺，非常适合大规模自动化生产，保证了产品性能的一致性和可靠性，避免了手工安装传统接地簧片可能带来的误差。

节省空间：设计紧凑，非常适合当今高度集成化、轻薄化的电子设备，如智能手机、平板电脑、可穿戴设备、超极本等。

弹性与可靠性：通常由具有优良弹性的核心材料（如硅胶）和外部高导电性的镀层（如镀镍铜、镀锡等）构成。这种结构能补偿PCB与外壳之间的公差，确保在振动、冲击等恶劣环境下依然保持稳定的接触。

多种形式选择：易密斯提供多种形状的SMD接地垫片，如条形、方形、C形、M形、8字型等，以适应不同的PCB布局和外壳结构需求。

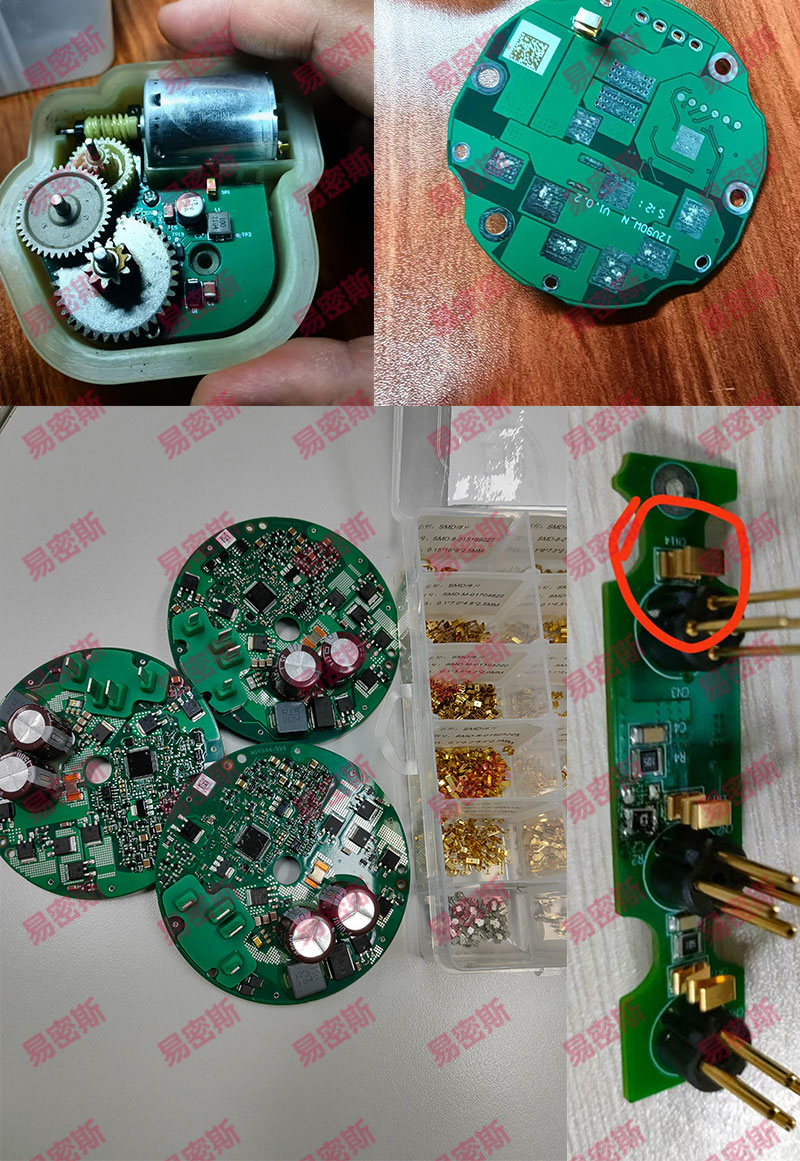

图2 SMD接地弹片应用图

三、结构与材料

典型的SMD接地垫片通常采用多层复合结构：

核心弹性体：通常是采用铍铜材质的材料冲压成型

导电镀层：在弹性体外部包裹一层高导电率的金属箔或织物，如镀金，这是实现低阻抗电气连接的关键。

焊接端子：垫片底部有可供焊接的金属端子，上面通常会有焊膏，便于通过回流焊固定在PCB上。

四、典型应用场景：

这类产品广泛应用于任何需要可靠接地和电磁屏蔽的紧凑型电子设备中，特别是：

消费电子：智能手机、平板电脑、笔记本电脑、数码相机、VR/AR头盔。

通讯设备：路由器、交换机、基站模块、对讲机。

汽车电子：信息娱乐系统、导航设备、ADAS控制器。

工业电子：工业控制器、传感器、测量仪器。

医疗设备：便携式医疗监护设备。

五、如何选择易密斯SMD接地垫片

在选择时，工程师通常会考虑以下几个关键参数：

尺寸：长度、宽度、高度，以及安装后的压缩高度。

形状：根据PCB上的可用空间和外壳结构选择最合适的形状。

屏蔽效能：在特定频率范围内的衰减能力。

直流电阻：电阻越低，接地性能越好。

压缩力：需要多大的力才能将其压缩到指定高度，这关系到对PCB和外壳的应力。

工作温度范围：确保能在设备的工作环境下稳定运行。

六、总结

易密斯接地弹片是现代高性能电子设备设计中一个非常精巧且关键的组件。它将卓越的电磁屏蔽性能、可靠的电气接地与高效的自动化制造工艺

完美结合，为解决空间受限设备的EMI/ESD问题提供了一个优雅、可靠的解决方案。

如果您有具体的应用需求，可以直接联系我们的工程师，以获取最精确的技术参数和选型指导。
