易密斯EMS-97-606金属弹片

一、 产品概述

易密斯EMS-97-606 是一种由高性能铍铜合金制成的铍铜弹片（BeCu Fingerstock）。它通常以卷料或定长片段的形式提供，用于需要频繁开合或滑动接触的屏蔽场合。

核心作用：安装在金属外壳或屏蔽架的槽口中，当盖板闭合时，弹片的“手指”被压缩，与对面金属表面形成连续、低阻抗的电气连接。其主要目的是：提供卓越的电磁屏蔽（EMI/RFI）效能，密封缝隙，防止电磁能量泄漏或侵入。

实现接地连接：为两个金属部件之间提供可靠的电气通路。

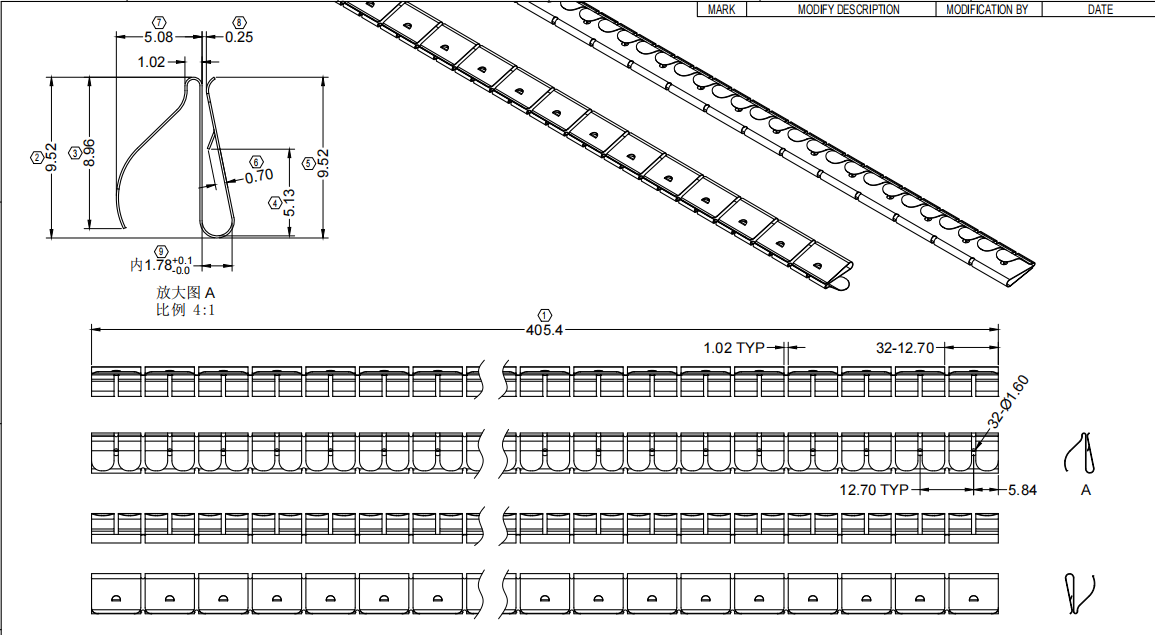

图1 EMS-97-606图纸

二、 关键特性与优势

EMS-97-606作为铍铜弹片，其优势主要体现在机械和电气性能上：

1. 极高的屏蔽效能

优势：铍铜合金具有优异的导电性，能提供非常高的屏蔽效能（通常在 GHz 频率范围内仍表现优异），有效解决高频电磁干扰问题。

2. 出色的耐久性和抗疲劳强度

这是铍铜弹片最核心的优势之一。EMS-97-606 能够承受数千次甚至上万次的压缩和循环开合而不会出现明显的性能衰减。

优势：极其耐用，特别适用于需要频繁打开检修的面板、门、插箱式设备等（如服务器机箱、测试仪器、通信设备机柜）。

3. 低接触电阻

弹片在压力下与对接面形成的是金属与金属的点接触或线接触，接触电阻非常低。

优势：确保屏蔽和接地效果稳定可靠。

4. 高载流能力

与橡胶芯屏蔽衬垫或导电布相比，金属弹片可以承载更大的电流。

优势：在需要实现大电流接地或电流泄放的场合非常有用。

5. 多种安装方式

可以根据设计需要，采用压配（Press-Fit）、卡入式（Snap-In） 或钎焊/焊接等方式固定在屏蔽壳体的槽口中，安装牢固。

三、 典型应用场景

由于其卓越的耐久性，97-606系列铍铜弹片常用于以下对屏蔽和机械寿命要求极高的场合：

航空航天与国防电子：机载计算机、雷达设备、军用通信设备的机箱门。

高端测试与测量设备：频谱分析仪、网络分析仪等需要频繁插拔模块和开合机箱的设备。

电信/数据通信设备：大型路由器、交换机的可插拔模块面板和机箱门。

工业计算机/服务器：服务器机箱的盖板、工业电脑的插槽挡板。

四、 使用方法和注意事项

槽口设计：安装EMS-97-606弹片需要在金属壳体上设计精确的槽口，以确保弹片能牢固固定并提供正确的压缩量。

压缩量：压缩量是关键设计参数。过大的压缩会导致操作力过大和弹片过早疲劳；过小的压缩则可能导致接触不良。需要参考数据手册进行设计。

安装：通常使用专用工具或手工将弹片压入或卡入预设的槽口内。

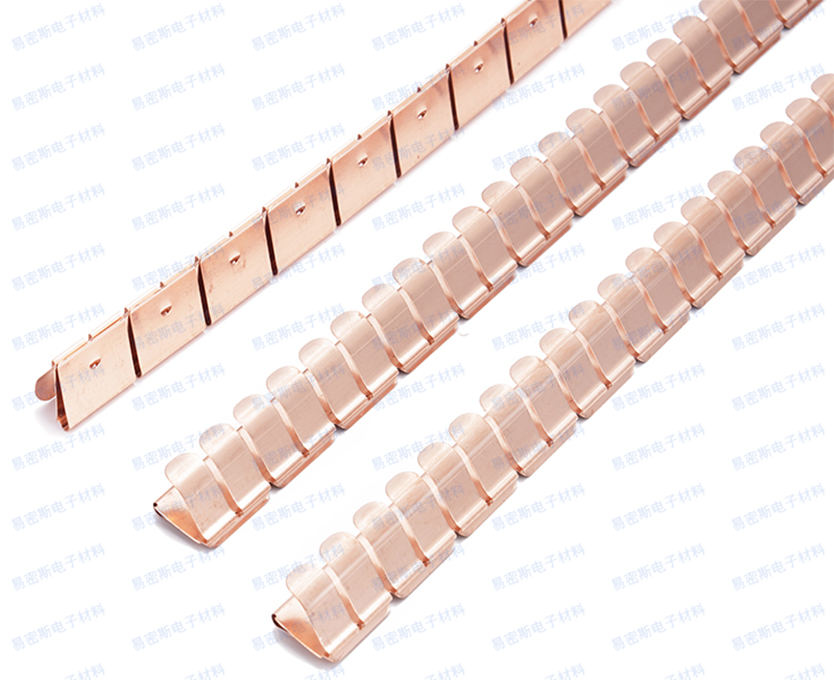

图2 EMS-97-606实拍图
